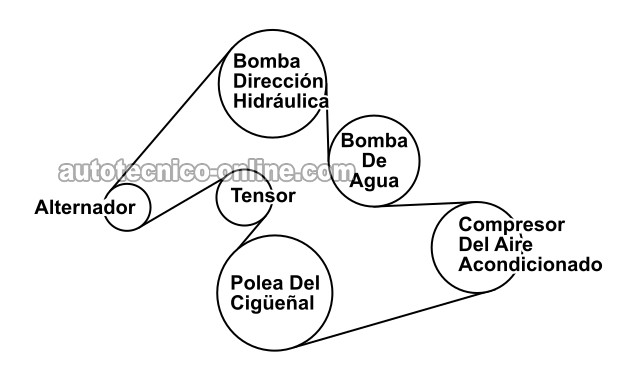

Diagrama De La Banda Serpentina Del Motor DOHC (VIN S)
NOTA: El diagrama de la banda serpentina arriba aplica únicamente al motor 3.0L DOHC (VIN: S) del Ford Taurus 1996-1999.

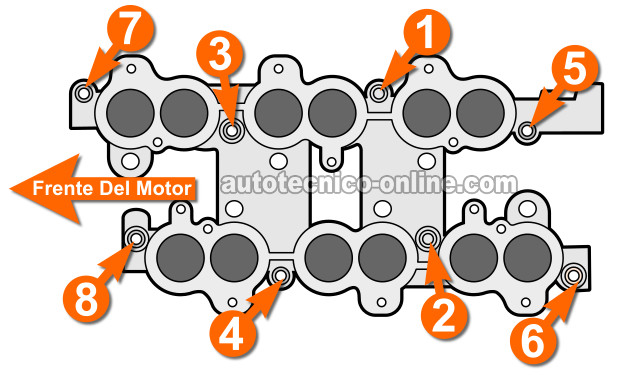

Apriete De Los Tornillos Del Múltiple De Admisión (3.0L DOHC)
La ilustración, arriba, muestra la secuencia de apriete de los tornillos del múltiple para evitar fugas de vacío.
NOTA: No embarres ningún tipo de sellador a los empaques (juntas) del múltiple de admisión. Estos empaques no necesitan sellador (como lo es la Silicona RTV) para sellar el múltiple a las cabezas.
| Apriete (Torque) De Los Tornillos Del Múltiple De Admisión | |
|---|---|
| Paso 1 | 11 Ft. Lbs. (15 N.m) |
| Paso 2 | 19-24 Ft. Lbs. (26-33 N.m) |

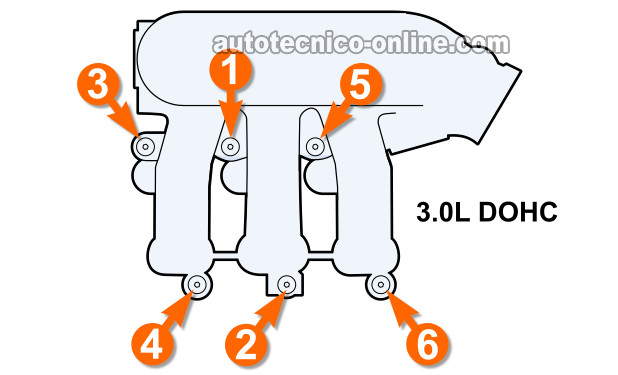

Apriete De Los Tornillos Del Colector Del Múltiple De Admisión (3.0L DOHC)
La ilustración, arriba, muestra la secuencia de apriete de los tornillos del colector del múltiple para evitar fugas de vacío.
NOTA: No embarres ningún tipo de sellador al empaque (junta) del colector del múltiple de admisión. Este empaque no necesitan sellador (como lo es la Silicona RTV) para sellar el colector al múltiple.
| Apriete (Torque) De Los Tornillos Del Colector Del Múltiple De Admisión |
|---|
| 15-22 Ft. Lbs. (20-30 N.m) |
