TEST 1: Verificando Alimentación De 12 Voltios Y Tierra
OK, la primera cosa que vamos a hacer es verificar que el elemento calefactor del sensor de oxígeno tenga alimentación de 10 a 12 Voltios y Tierra.
Los 12 Voltios vienen del fusible del sensor de oxígeno en la caja de fusibles ubicada en el compartimiento del motor.
La terminal identificada con la letra C del cableado del motor es la que alimenta Tierra. La terminal identificada con la letra D del cableado del motor es la que alimenta 12 Voltios.

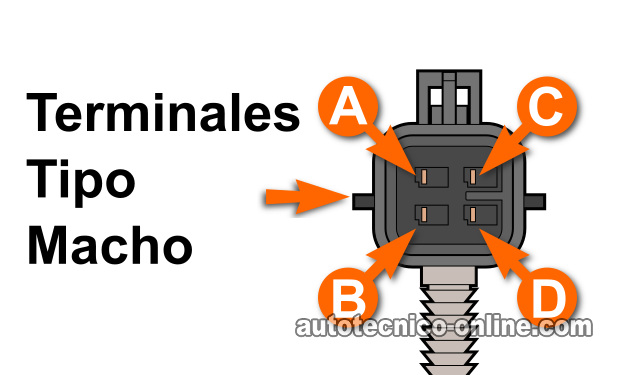

NOTA: Estaremos verificando el conector del sensor de oxígeno del cableado del motor. Este conector del cableado del motor tiene terminales tipo macho.
Estos son los pasos de la prueba.
- 1
Ubica el sensor de oxígeno trasero y desconéctalo de su conector del cableado del motor. Coloca tu multímetro en su función de Voltios DC.
PRECAUCIÓN: Coloca la camioneta sobre torres. ¡No te confíes del gato! - 2
Verifica que el cable de la terminal D tenga 10 a 12 Voltios DC con la llave abierta (pero el motor apagado).
Conecta el probador rojo del multímetro (usando al herramienta apropiada) al cable de la terminal de la letra D del conector del cableado del motor. Conecta el probador negro del multímetro a la terminal negativa (-) de la batería.
El multímetro debería indicar 10 a 12 Voltios DC. - 3
Verifica que el cable de la terminal C tenga Tierra con la llave abierta (pero el motor apagado).
Conecta el probador negro del multímetro (usando al herramienta apropiada) al cable de la terminal de la letra C del conector de cableado del motor. Conecta el probador rojo del multímetro a la terminal positiva (+) de la batería.
El multímetro debería indicar 10 a 12+ Voltios DC.
Vamos a ver qué significan los resultados de tu prueba:
CASO 1: El multímetro registró 10 a 12 Voltios DC en la terminal D y C. Este es el resultado correcto y esperado y te confirma que 12 Voltios y Tierra le están llegando al sensor de oxígeno trasero.
El siguiente paso es verificar la resistencia del elemento calefactor. Para esta prueba sigue a: TEST 2: Verificando La Resistencia Del Elemento Calefactor.
CASO 2: El multímetro indica falta de 10-12 Voltios o falta de Tierra. Verifica que estés sondeando los cables correctos y repite la prueba.
Si el multímetro te indica que sí existe falta de alimentación de corriente o Tierra, entonces puedes concluir que esto es lo que está provocando el código P0141 y no que esté averiado el propio sensor de oxígeno ubicado después del catalizador. Aunque está fuera del alcance de este tutorial, el siguiente paso es verificar y resolver esta falta de 10-12 Voltios o Tierra.
TEST 2: Verificando La Resistencia Del Elemento Calefactor
Si has llegado hasta esta prueba, has confirmado que el sensor de oxígeno trasero tiene alimentación de voltaje y Tierra.
Ahora, en esta última prueba, vamos a verificar la resistencia del elemento calefactor del sensor.
Esta es una prueba que haremos con el multímetro en su función de Ohmios.

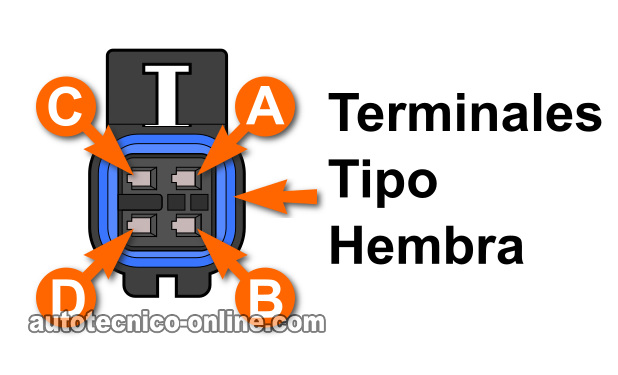

NOTA: Estaremos realizando esta prueba en el conector del sensor de oxígeno mismo. Este conector tiene terminales tipo hembra.
Estos son los pasos de la prueba:
- 1
Ubica las terminales C y D del conector del sensor de oxígeno trasero de tu 3.5L Chevy Colorado.
NOTA: Las terminales del propio sensor de oxígeno son terminales tipo macho. - 2
Con el multímetro en su función de Ohmios, sondea las terminales C y D del conector del sensor de oxígeno.
- 3
El multímetro debería darte una lectura de 4.5 Ω si el elemento calefactor no está averiado.
Vamos a echarle un vistazo a los resultados de tu prueba:
CASO 1: El multímetro confirmó la resistencia indicada. Este es resultado correcto y esperado de la prueba. Te indica que el elemento calefactor no está averiado en tu 3.5L Chevy Colorado.
CASO 2: El multímetro NO confirmó la resistencia indicada. Esto te confirma que el elemento calefactor del sensor de oxígeno trasero está averiado. Para resolver el código P0141, necesitas reemplazarlo.
