Power Distribution Center (1994-1995 2.5L Caravan y Voyager)

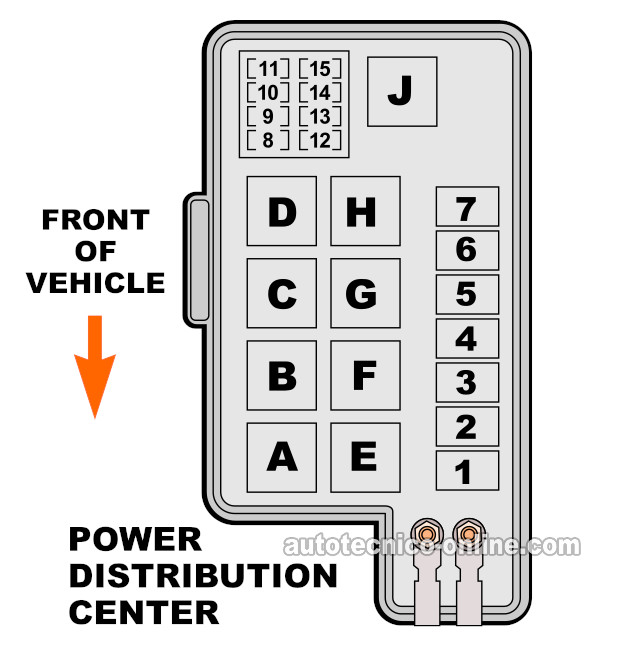

Ubicación y descripciones de los fusibles y relés del Power Distribution Center (caja de fusibles y relés del compartimiento del motor) para la 1994, 1995 2.5L Dodge Caravan y la 1994, 1995 2.5L Plymouth Voyager.

Puedes encontrar este tutorial en inglés aquí: Power Distribution Center (1994-1995 2.5L Caravan And Voyager) (en: troubleshootmyvehicle.com).

Fusibles del centro de distribución de energía
N.º	Amperios	Fusible
1	40 Amp	Vehicle Lamps (luces delanteras).
2	40 Amp	Heated Rear Window (desempañador de la ventana trasera).
3	30 Amp	Radiator High Fan (ventilador del radiador de alta velocidad).
4	40 Amp	Park Lamps (luces de estacionamiento).
5	40 Amp	Ignition System (sistema de encendido).
6	40 Amp	Ignition 12 Volts (Run Only) (12 Voltios del interruptor de encendido en posición RUN).
7	30 Amp	ABS Pump (bomba del sistema ABS).
8	15 Amp	A/C Compressor Clutch (compresor del aire acondicionado).
9	15 Amp	ABS System (sistema ABS).
10	15 Amp	Fuel Pump (bomba de combustible).
11	15 Amp	Ignition Off Draw.
12	15 Amp	EATX (Transmission Control System) (sistema del control de la transmisión automática).
13	25 Amp	Radiator Low Fan (ventilador del radiador de velocidad baja).
14	15 Amp	Hazard Lamps (luces intermitentes de emergencia).

Power Distribution Center Relays
Letra	Relé
A	Auto Shutdown Relay (relé del sistema de la inyección electrónica)
B	Radiator Low Relay (relé del ventilador del radiador de baja velocidad)
C	Fuel Pump Relay (relé de la bomba de combustible)
D	Radiator High Fan Ground Relay (relé de Tierra del ventilador del radiador de alta velocidad)
E	Radiator High Relay (relé del ventilador del radiador de alta velocidad)
F	A/C Clutch Relay (relé del compresor del aire acondicionado)
G	Backup Lamp Relay (relé de las luces de reversa)
H	Transmission Control System Relay (relé del sistema de control de la transmisión automática)
J	Starter Motor Relay (relé del motor de arranque)
