El motor del soplador es uno de los componentes más fáciles de revisar en tu 2.5L Chevy S10 pickup (GMC S15 pickup, GMC Sonoma).
En este tutorial, te guiaré a través del proceso de prueba paso a paso. Con los resultados de tu prueba, determinarás rápidamente si el motor del soplador está bien o averiado.
Contenido de este tutorial:
- Síntomas De Un Motor Del Soplador Defectuoso.
- Descripciones Del Circuito Del Motor Del Soplador.
- Dónde Comprar El Motor Del Soplador Y Ahorrar.
- TEST 1: Verificando El Consumo De Amperaje Del Motor Del Soplador.
- TEST 2: Aplicando 12 Voltios Al Motor Del Soplador.
- Más 2.5L Tutoriales De Chevy S10 Pickup, GMC S15 Pickup Y GMC Sonoma.
Puedes encontrar este tutorial en inglés aquí: How To Test The Blower Motor (1987-1993 2.5L Chevrolet S10 Pickup, GMC S15 Pickup, GMC Sonoma) (en: easyautodiagnostics.com).
APLICA A: Este tutorial aplica a los siguientes vehículos:
- 2.5L Chevrolet S10 Pickup: 1987, 1988, 1989, 1990, 1991, 1992, 1993.
- 2.5L GMC S15 Pickup: 1987, 1988, 1989, 1990.
- 2.5L GMC Sonoma: 1991, 1992, 1993.
Síntomas De Un Motor Del Soplador Defectuoso
Cuando falla el motor del soplador, verás uno o más de los siguientes síntomas:
- El motor del soplador no funciona en ninguna velocidad.
- La velocidad del motor del soplador es lenta (incluso cuando está en velocidad ALTA).
- El motor del soplador hace mucho ruido.
El enfoque de este tutorial es diagnosticar un motor del soplador que no funciona en ninguna velocidad.
Descripciones Del Circuito Del Motor Del Soplador

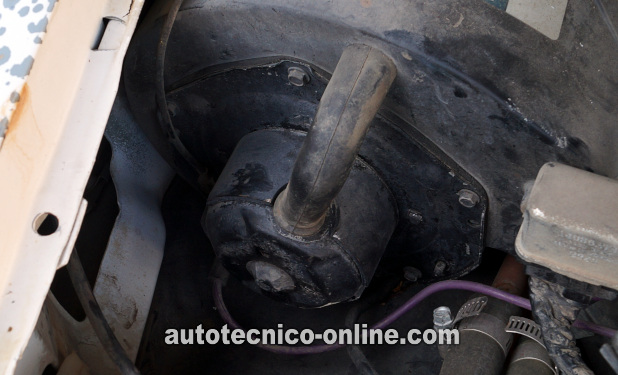

El motor del soplador está ubicado en el compartimiento del motor y notarás que solo tiene un conector eléctrico.
El cable que conecta a la terminal tipo macho del soplador es un cable púrpura (PPL) que suministra corriente eléctrica al motor del soplador.
NOTA: El motor del soplador está conectado a Tierra a través de un cable conectado a la caja de metal del motor del soplador.
Dónde Comprar El Motor Del Soplador Y Ahorrar
Puedes encontrar el motor del soplador en cualquier refaccionaria. Si deseas comprar el motor del soplador AC Delco original, puedes comprarlo en línea por mucho más barato que en algún lugar local.
Los siguientes enlaces te ayudarán a comparar precios entre los motores de soplador AC Delco y los del mercado secundario:
TEST 1: Verificando El Consumo De Amperaje Del Motor Del Soplador
Para verificar si el motor del soplador está defectuoso, primero debemos verificar la corriente eléctrica (amperaje) que está usando.
Veinticinco amperios es la cantidad máxima de amperaje que puede usar el motor del soplador. Cualquier uso de amperaje por encima de 25 amperios, puedes concluir que el motor del soplador está averiado y necesita ser reemplazado.
Ahora, en caso de que te lo preguntes, se realiza una simple prueba de resistencia con un multímetro para determinar cuánta corriente consume el motor del soplador.
Luego, el valor de la resistencia se usa para determinar la corriente utilizada por el motor del soplador usando la ley de Ohm.
Estos son los pasos de la prueba:
- 1
Desconecta el motor del soplador de su conector de 1 cable.
- 2
Pon tu multímetro en su función de Ohmios.
- 3
Conecta el probador rojo del multímetro a la terminal tipo macho del motor del soplador del conector de 1 cable.
- 4
Conecta el probador negro del multímetro a una superficie limpia, libre de óxido y sin pintar en la caja del motor del soplador.
- 5
Toma nota del valor de resistencia que informa tu multímetro.
- 6
Divide 12,5 por el valor de resistencia que obtuviste en el paso anterior.
Digamos que obtuviste una lectura de resistencia de 0,4 Ohmios en el paso 5. Luego harías el siguiente cálculo: 12,5 ÷ 0,4 = 31,25. Lo que te dice que el motor del soplador tiene un consumo de amperaje de 31,25 amperios.
Examinemos los resultados de tu prueba:
CASO 1: El resultado de tu prueba muestra que el motor del soplador está usando menos de 25 amperios. Este es el resultado correcto y esperado. Este resultado te confirma que el consumo de corriente del motor del soplador está dentro de las especificaciones.
La siguiente prueba es aplicar manualmente 12 Voltios de la batería y Tierra al motor del soplador. Sigue a: TEST 2: Aplicando 12 Voltios Al Motor Del Soplador.
CASO 2: Los resultados de tu prueba muestran que el motor del soplador está usando 25 amperios o más. Este resultado te deja saber que el motor del soplador está defectuoso y debe reemplazarse.

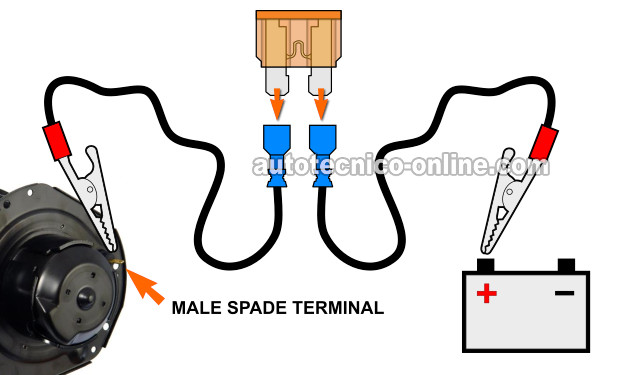

TEST 2: Aplicando 12 Voltios Al Motor Del Soplador
Para nuestra segunda prueba, aplicaremos 12 Voltios de la batería al motor del soplador.
El resultado esperado de la prueba es que el motor del soplador se active cuando reciba 12 Voltios de la batería.
NOTA: Como medida de seguridad, utiliza un cable-puente con fusible de 25 amperios o un 'power probe' para proporcionar 12 Voltios al motor del soplador.
NOTA: No es necesario quitar el motor del soplador para probarlo. Si ya retiraste el motor del soplador y necesitas realizar una prueba de banco, necesitas conectar a Tierra la caja de metal del motor del soplador o la prueba no funcionará.
OK, estos son los pasos de la prueba:
- 1
Desconecta el cable morado (PPL) del motor del soplador.
NOTA: Deja el conector del cable negro conectado a la caja del motor del soplador para que el motor del soplador obtenga Tierra. - 2
Conecta un extremo de tu cable-puente con fusible al poste positivo (+) de la batería.
- 3
Conecta el otro extremo del cable-puente con fusible a la terminal tipo macho del motor del soplador que conecta al cable PPL del conector.
- 4
El motor del soplador debe funcionar sin un sonido de molienda de metal a metal.
Examinemos el resultado de tu prueba:
CASO 1: El motor del soplador funcionó sin ningún ruido de rechinamiento. Este es el resultado correcto y esperado.
NOTA: Si el motor del soplador usa más de 25 amperios, incluso si pasó esta prueba, está averiado y necesita reemplazo.
CASO 2: El motor del soplador funcionó e hizo un fuerte ruido de rechinamiento. Esto te indica que el motor del soplador tiene un problema interno (generalmente cepillos o cojinetes defectuosos).
Reemplaza el motor del soplador por uno nuevo.
CASO 3: El motor del soplador NO funcionó. Este resultado te indica que el motor del soplador está dañado y debe reemplazarse.
