Cómo Probar: El Interruptor De Las Luces Delanteras (Ford)

La prueba, para ver si el interruptor de las luces delanteras está averiado (o no) no es difícil.

En este tutorial, te mostraré cómo averiguar si el interruptor de las luces delanteras está averiado y causando que no funcionen las luces delanteras o las luces de estacionamiento.

NOTA: Este tutorial cubre varios vehículos de Ford, ya que usan el mismo interruptor de las luces delanteras. Para saber si este tutorial aplica a tu vehículo Ford, échale un vistazo a la cajita intitulada ‘Aplica A:’ en la columna de la derecha.

Puedes encontrar este tutorial en inglés aquí: How to Test: The Headlight Switch (Ford 4.9L, 5.0L, 5.8L) (en: troubleshootmyvehicle.com).

Lo Esencial Del Interruptor De Las Luces Delanteras

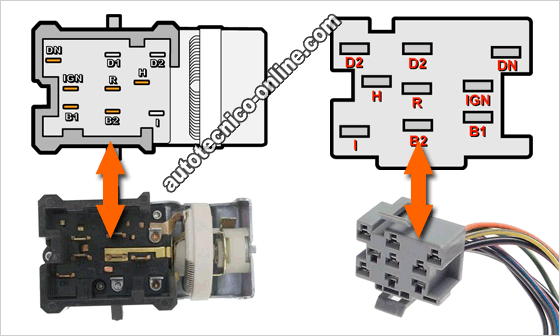

Terminales del Conector del Interruptor De Las Luces Delanteras
Terminal	Color del Cable	Descripción
B1	Negro w/ Orange stripe	12 Voltios (+)
B2	Tan w/ White stripe	12 Voltios (+)
D1	Lt Green w/ Yellow stripe	12 Voltios (+) para luces interiores
D2	Black w/ Pink stripe	A luces interiores
H	Red w/ Yellow stripe	A luces delanteras
I	White w/ Lt Blue stripe	A luces del tablero
IGN	Yellow w/ Black stripe	12 Voltios (+)
R	Brown	A luces de estacionamento
DN	Orange w/ Black stripe	A luces del radio

NOTA: Los colores de los cables (arriba) pueden no ser los que salen del conector del interruptor de las luces delanteras de tu vehículo Ford. No te preocupes por esto porque las descripciones del circuitos (pines) serán los mismos.

Probar el interruptor de las luces delanteras consiste simplemente en probar la continuidad de ciertos circuitos.

Para ser un poco más específico: utilizarás un multímetro en su función de Ohmios (Ω) para verificar que exista continuidad entre los pines (del interruptor de las luces delanteras).

Si no hay continuidad entre ellos, entonces ese circuito está con problema y puedes concluir que el interruptor de las luces delanteras de tu carro o camioneta Ford está averiado y tiene que ser reemplazado.

NOTA: Tendrás que quitar el interruptor de las luces delanteras para probarlo.

• Los dos pines que completan el circuito de las luces delanteras son:
  • pine B1
  • pine H
• Los dos pines que completan el circuito de las luces de estacionamiento son:
  • pine B2
  • pine R

Comienza Aquí: Las Pruebas Del Interruptor De Las Luces Delanteras

Dependiendo de qué problema estás teniendo (sin luces delanteras o sin luces de estacionamiento)... vas a comenzar en una prueba diferente.

NOTA: Antes de comenzar cualquiera de las pruebas en este tutorial, échale un vistazo a esta sección: El Conector del Interruptor De Las Luces Delanteras Se Está Derretido.

Muy bien, dependiendo de cuál es el problema que estás tratando de resolver, comenzarás en una de las siguientes pruebas:

Las luces delanteras no encienden:

1. La primera prueba consiste en puentear los pines B1 y H y verificar que las luces se encienden.
   • Esta prueba la encuentras aquí: TEST 1: Puenteando El Circuito De Las Luces Delanteras.
2. La segunda prueba consiste en comprobar la continuidad entre los pines B1 y H del propio interruptor de las luces delanteras.
   • Esta prueba la encuentras aquí: TEST 2: Verificando Continuidad En El Circuito De Las Luces Delanteras.

Las luces de estacionamiento no encienden:

1. La primera prueba consiste en puentear pines B2 y R y verificar que las luces se encienden.
   • Esta prueba la encuentras aquí: TEST 3: Puenteando El Circuito De Las Luces De Estacionamiento.
2. La segunda prueba consiste en comprobar la continuidad entre los terminales B2 y R del propio interruptor de las luces delanteras.
   • Esta prueba la encuentras aquí: TEST 4: Verificando Continuidad En El Circuito De Las Luces De Estacionamientos.
