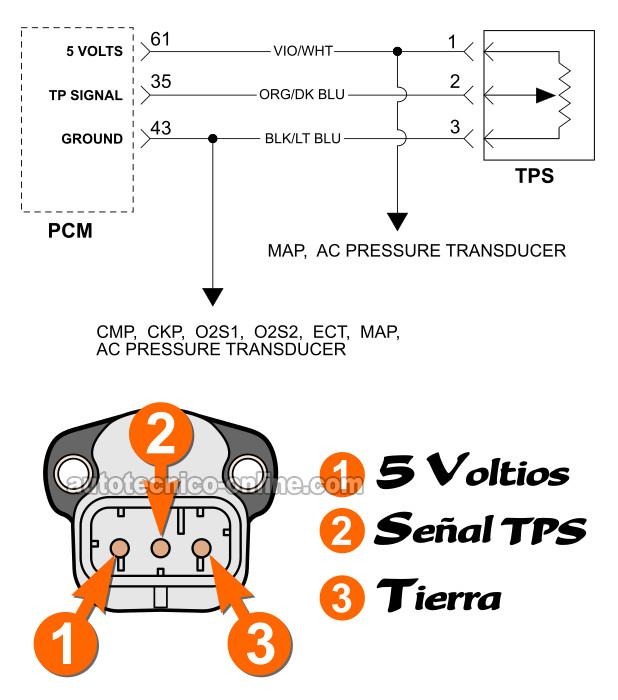

Diagrama Del Circuito Del Sensor TPS
NOTA: La ilustración del diagrama del ciruito del sensor TPS (arriba) aplica únicamente a las mini-vans:
- 1996-1997 3.0L Dodge Caravan.
- 1996-1997 3.0L Grand Caravan.
- 1996-1997 3.0L Plymouth Voyager.
- 1996-1997 3.0L Plymouth Grand Voyager.
CIRCUITO N.º 1: Alimenta 5 Voltios DC al sensor TPS. Este cable es color violeta con rayita blanca (VIO/WHT). Este circuito conecta directamente a la terminal N.º 61 del conector de la computadora de la inyección electrónica (PCM).
El cable VIO/WHT también alimenta 5 Voltios a:
- MAP (sensor de la presión absoluta del múltiple de admisión).
- AC PRESSURE TRANSDUCER (transductor de presión del aire acondicionado).
CIRCUITO N.º 2: Alimenta la señal TPS a la computadora de la inyección electrónica (PCM). Este cable es color naranja con rayita azul oscuro (ORG/DK BLU). Este circuito conecta directamente a la terminal N.º 35 del conector de la computadora de la inyección electrónica (PCM).
CIRCUITO N.º 3: Alimenta Tierra al sensor TPS. Este cable es color negro con rayita azul claro (BLK/LT BLU). Este circuito conecta directamente a la terminal N.º 43 del conector de la computadora de la inyección electrónica (PCM).
El cable BLK/LT BLU también alimenta 5 Voltios a:
- CMP -Sensor de la posición del árbol de levas.
- CKP -Sensor de la posición del cigüeñal.
- O2S1 -Sensor delantero de oxígeno (ubicado antes del catalizador).
- O2S2 -Sensor trasero de oxígeno (ubicado después del catalizador).
- ECT -Sensor de la temperatura del liquido anti-congelante/refrigerante del motor.
- MAP -Sensor de la presión absoluta del múltiple de admisión.
- AC PRESSURE TRANSDUCER -Transductor de presión del aire acondicionado.
