El sensor de la posición de la mariposa, en la camioneta Pathfinder con motor 3.0L V6 (años 1990, 1991, 1992, 1993, y 1994) es un conjunto de dos sondas. Una parte del conjunto es el sensor de la posición de la mariposa. La otra parte es el interruptor de ralentí (idle switch en inglés).
En este tutorial, te mostraré cómo verificar el interruptor de ralentí usando solo un multímetro.
Contenido de este tutorial a simple vista:
Si necesitas verificar el sensor de la posición del acelerador, en vez del idle switch, este tutorial te ayudará con las pruebas: Cómo Probar El Sensor TPS (1990-1994 3.0L Pathfinder).
Pruebas De Continuidad Del Interruptor De Ralentí
El estado del interruptor de ralentí se verifica por 4 pruebas de continuidad. Estas pruebas son hechas con el multímetro en su función de Ohmios (Ω).

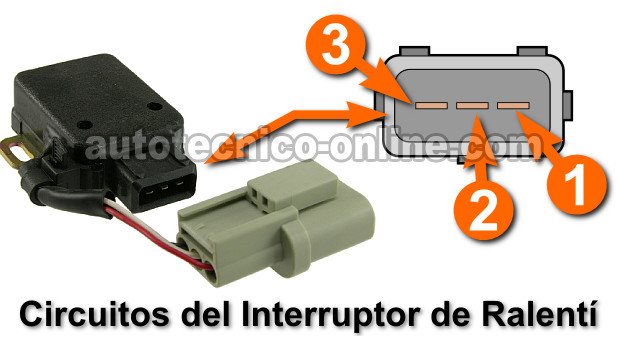

La ilustración arriba te ayudará a identificar las clavijas que tendrás que verificar.
NOTA: Las 4 pruebas de continuidad se hacen directamente en las clavijas del interruptor de ralentí y no en los cables de su conector.
| Especificaciones de Prueba 1 | ||
|---|---|---|
| Posición | Clavija | Ohmios |
| Mariposa Cerrada | 1 y 2 | Continuidad |
| Mariposa Abierta | 1 y 2 | No Debería Haber Continuidad |
| Especificaciones Prueba 2 | ||
|---|---|---|
| Posición | Clavija | Ohmios |
| Mariposa Cerrada | 3 y 2 | No Debería Haber Continuidad |
| Mariposa Abierta | 3 y 2 | Continuidad |
Usualmente, cuando el interruptor de ralentí registra un problema en la continuidades indicadas en las tablas arriba, puedes concluir que está averiado. Antes de removerlo y reemplazarlo, te recomiendo que verifiques que esté correctamente ajustado. Ya que si está mal ajustado, las continuidades indicadas no estarán presentes.
Ahora, si el interruptor está ajustado correctamente y aún no registra las continuidades indicadas, entonces puedes concluir que ya no sirve y lo puedes reemplazar confiante que esto va a resolver el problema.
Vamos a la siguiente sección para chequear y ajustar el sensor TPS (si el ajuste es necesario):

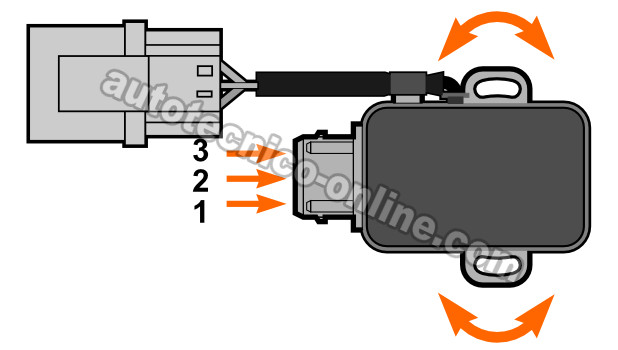

Ajustando El Sensor De La Posición Del Acelerador
Mientras el sensor TPS no esté ajustado correctamente, el interruptor de ralentí no podrá cerrar o abrir los circuitos que le indican a la computadora de la inyección electrónica de tu Nissan que la mariposa del acelerador está cerrada o abierta.
Este es un ajuste muy fácil y en esta sección te mostraré cómo hacerlo.
NOTA: Ajustar el sensor TPS requiere verificar el voltaje de la señal de la posición de la mariposa. Por esta razón, el sensor TPS tiene que estar conectado a sus dos conectores.
Esto es lo que tendrás que hacer:
- Cierra la llave de encendido y desconecta la terminal negativa del borne negativo de la batería.
- Con tu multímetro en su función de Ohmios (Ω):
- Conecta el probador rojo del multímetro a la terminal tipo macho del interruptor de ralentí identificada con el número 1 (ve la ilustración arriba).
- Conecta el probador negro del multímetro a la terminal tipo macho del interruptor de ralentí identificada con el número 2.
- Ajusta el sensor TPS girándolo hasta que obtengas continuidad entre las terminales #1 y #2 con la mariposa del cuerpo del acelerador completamente cerrada.
- Una vez que obtengas continuidad, aprieta los tornillos del sensor TPS.
- Por último, desconecta el sensor TPS de sus 2 conectores y comprueba que:
- Las clavijas del interruptor de ralentí #1 y #2 tengan continuidad únicamente con la mariposa del acelerador cerrada.
- Las clavijas del interruptor de ralentí #2 y #3 tengan continuidad únicamente con la mariposa del acelerador abierta.
