TEST 2: Verificando El Espacio De Aire Entre El Sensor CKP y La Polea Del Cigüeñal
El sensor de la posición del cigüeñal (sensor CKP) lee los dientes (que proyectan) de la polea del cigüeñal para producir su señal CKP.
Si el sensor CKP está demasiado lejos, entonces no producirá su señal y verás un código P0335 encendiendo la luz indicadora del motor.
Si entra en contacto con el diente, se dañará y será necesario reemplazarlo.
OK, estos son los pasos de la prueba:
- 1
Levanta la parte delantera del vehículo y colócalo sobre soportes de gato.
- 2
Remueve la rueda del lado derecho (lado del pasajero).
- 3
Remueve el protector de agua de plástico que protege la polea del cigüeñal de salpicaduras de agua.
- 4

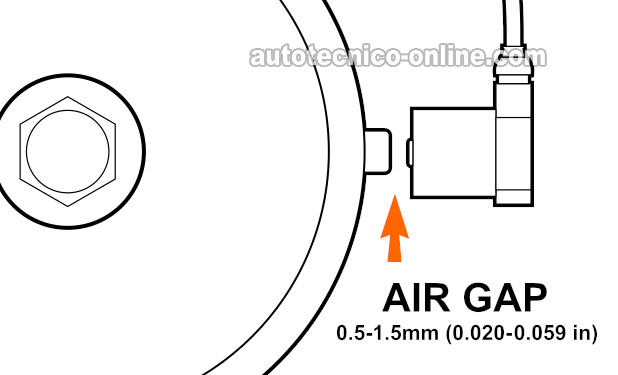

Gira la polea del cigüeñal manualmente (con las herramientas apropiadas) para que el diente de la polea se alinee con el sensor CKP. Ve la ilustración arriba.
- 5
Inspecciona visualmente el sensor CKP y el diente de la polea del cigüeñal en busca de daños.
- 6
Mide el espacio de aire entre el sensor CKP y el diente con una galga de espesores.
- 7
El espacio (o brecha) de aire debe tener 0,5-1,5 mm (0,020-0,059 in) de ancho.
Interpretemos los resultados de tu prueba:
CASO 1: El espacio de aire está dentro de las especificaciones. Este es el resultado correcto y esperado.
Si el sensor CKP pasó la prueba del TEST 1, entonces puedes concluir que el sensor está bien (no está averiado/defectuoso).
CASO 2: El espacio de aire NO ESTÁ dentro de las especificaciones y el sensor NO está dañado. Ajusta el espacio de aire entre el sensor CKP y el diente de la polea a 0,5-1,5 mm (0,020-0,059 in) de ancho utilizando una galga de espesores.
CASO 3: El espacio de aire NO ESTÁ dentro de las especificaciones y el sensor está dañado. Reemplaza el sensor CKP.
Después de reemplazar el sensor CKP (pero antes de arrancar el motor), asegúrate de que el espacio de aire (entre él y el diente de la polea del cigüeñal) esté entre 0.5-1.5 mm (0.020-0.059 in).
CASO 4: El espacio de aire NO ESTÁ dentro de las especificaciones y el sensor y la polea del cigüeñal están dañados. Reemplaza el sensor CKP y la polea del cigüeñal.
Después de reemplazarlos (pero antes de arrancar y prender el motor), asegúrate de que el espacio de aire (entre el sensor y el diente de la polea del cigüeñal) esté entre 0.5-1.5 mm (0.020-0.059 in).
