Cómo Probar El Módulo De Encendido Y Sensor Del Cigüeñal GM 3.8L

TEST 5: Verificando La Señal Del Sensor 3X CKP

Ahora chequearemos la señal SYNC (3x) Signal del sensor de la posición del cigüeñal. Usaremos el LED para verificar estas pulsaciones.

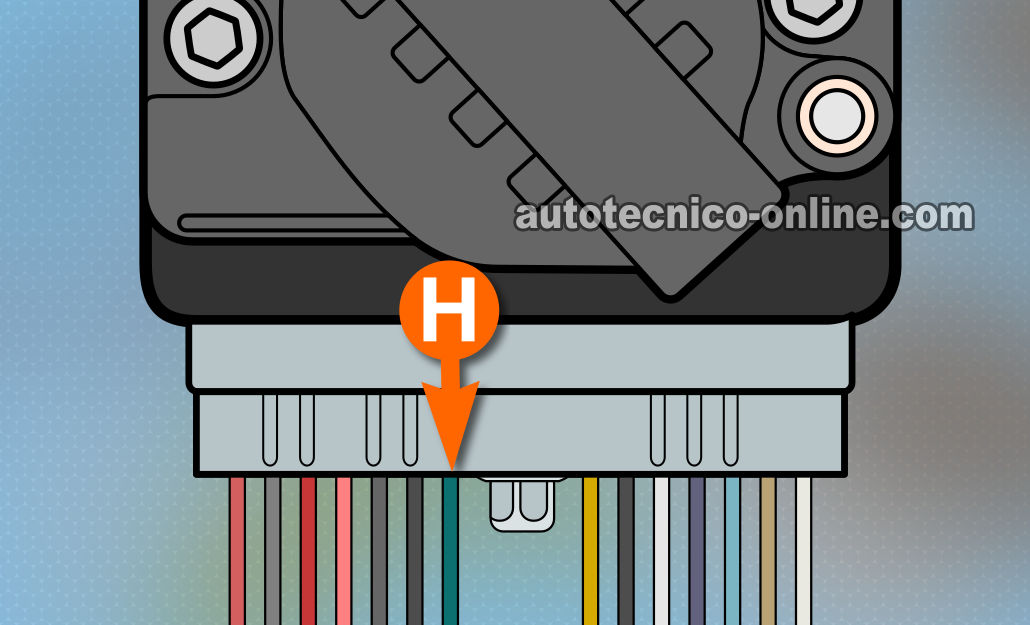

El cable que vamos a verificar, para ver esta señal, es el cable de la letra H de la ilustración arriba.

IMPORTANTE: El módulo tiene que estar conectado a su conector eléctrico para poder las pulsaciones (con el foquito LED) en el cable identificado con la letra H. Para realizar esta prueba, necesitas usar un probador atraviesa cables.

Empecemos:

1. 1

   Con una herramienta apropiada, atraviesa el cable identificado con la letra H. Este es el cable de color AZUL CLARO con rayita BLANCA.

   Atraviésalo lo más alejado del conector posible.

2. 2

   Conecta el cable rojo del LED a la herramienta que está atravesando el cable.

3. 3

   Conecta el cable negro del LED a la terminal negativa (-) de la batería.

4. 4

   Pide a tu ayudante arrancar el motor mientras tú observas el foquito LED.

   NOTA: Podrás ver las pulsaciones de la luz del LED todo el tiempo que tu ayudante esté arrancando el motor. De cualquier forma, repite este paso cuantas veces sea necesario para que tengas seguridad de tus resultados.

   Si estás usando un osciloscopio ve la forma de onda de la señal abajo.

Vamos a echarle un vistazo a los resultados de tu prueba:

CASO 1: El foquito LED pulsó. Este es el resultado correcto y esperado y te dice que el sensor de la posición del cigüeñal sí está generando la señal SYNC 3X.

Este resultado te indica que el módulo ya no sirve únicamente si tu has:

• Confirmado que el módulo tiene alimentación de 12 Voltios y Tierra (TEST 1 y TEST 2).
• Confirmado que el módulo está alimentando al sensor de la posición del cigüeñal con 10 a 12 Voltios (TEST 3).
• Confirmado que el sensor de la posición del cigüeñal está generando su señal CRANK 18X (TEST 4).
• Confirmado que el sensor de la posición del cigüeñal está generando su señal SYNC 3X (TEST 5).

Tomando en cuenta estos resultados, puedes concluir que el módulo de encendido ya no sirve más. Reemplázalo.

CASO 2: El foquito LED no pulsó. Asegúrate que todas las conexiones estén bien puestas e intenta la prueba de nuevo.

Si todavía no hay pulsaciones en el LED esto significa que el sensor de la posición del cigüeñal (sensor 3X 18X CKP) ya no sirve más.
