P0141 -Calentador Del Sensor De Oxígeno B1S2 (2001-2004 3.0L V6 Ford Escape)

En este tutorial, te voy a mostrar cómo probar el sensor de oxígeno trasero (Banco 1 Sensor 2) —el que causa el código P0141 HO2S 12 Circuit Malfunction que enciende la luz indicadora de check engine en tu 2001-2004 3.0L V6 Ford Escape o Mazda Tribute.

Vas a hacer tres pruebas sencillas usando nada más que un multímetro digital:

• Verificar que el sensor de oxígeno trasero esté recibiendo alimentación de 12 Voltios.
• Asegurarte de que esté recibiendo su señal de activación del calentador.
• Medir la resistencia interna del calentador para ver si el elemento está quemado.

Con estas tres pruebas sencillas, vas a saber con seguridad si el sensor de oxígeno (Banco 1 Sensor 2) está dañado y necesita reemplazarse —sin necesidad de herramientas de diagnóstico caras.

Y si prefieres omitir las pruebas, también te voy a dar unos consejos para ayudarte a decidir si tiene más sentido reemplazar el sensor de una vez.

Puedes encontrar este tutorial en inglés aquí: P0141 -O2 Sensor Bank 1 Sensor 2 Heater Tests (2001-2004 3.0L V6 Ford Escape) (en: troubleshootmyvehicle.com).

APLICA A: Este tutorial aplica a los siguientes vehículos:

• 3.0L V6 Ford Escape: 2001, 2002, 2003, 2004.
• 3.0L V6 Mazda Tribute: 2001, 2002, 2003, 2004.

DIAGRAMA ELÉCTRICO DEL CIRCUITO HO2S 12:

• O2 Sensor Bank 1 Sensor 2 Circuit Wiring Diagram (2001-2004 3.0L V6 Ford Escape) (en: troubleshootmyvehicle.com).

OTRAS PRUEBAS DIAGNÓSTICAS DEL CALENTADOR O2:

• P0135: Pruebas Del Calentador O2 - Banco 1 Sensor 1 (2001-2004 3.0L V6 Ford Escape).
• P0155: Pruebas Del Calentador O2 - Banco 2 Sensor 1 (2001-2004 3.0L Ford Escape).
• P0161 -Calentador Del Sensor De Oxígeno B2S2 (2001-2004 3.0L V6 Ford Escape).

¿Debería Reemplazar El Sensor Sin Probarlo?

Creo que la estrategia más común para lidiar con un código P0141 O2 Sensor Heater Circuit Malfunction es simplemente reemplazar el sensor desde el principio. Y honestamente, la mayoría de las veces sí corrige el problema —especialmente si el elemento calentador del sensor de oxígeno está quemado.

Este enfoque de reemplazar primero tiene sentido para muchas personas por dos razones principales:

• No tienen multímetro, así que no pueden probar el sensor.
• Sale más barato que llevarlo a un taller. Así que, aunque reemplazar el sensor no resuelva el problema, lo ven como parte de su propio proceso de diagnóstico —y aun así se ahorraron buen dinero al no pagar una cuota de diagnóstico o mano de obra.

Entonces, si tu plan es cambiar el sensor de una vez, no hay problema —es una estrategia perfectamente válida. Quiero recomendarte dos sensores O2 de reemplazo de marcas en las que he confiado durante toda mi carrera en la mecánica automotriz:

• NTK NGK 22500 Oxygen Sensor (Amazon affiliate link).
• Motorcraft- DY1047 Sensor (Amazon affiliate link).

NOTA: Estos dos sensores son sensores de instalación directa y tienen los puntos de sujeción de plástico en el cableado para evitar que hagan contacto con el tubo de escape o el eje CV.

Pero primero, antes de quitar e instalar el sensor nuevo, hay dos cosas muy importantes que necesitas revisar:

• Daño en el cableado:
  • Revisa si los cables del sensor se derritieron contra el tubo de escape y están haciendo corto entre sí.
  • Fíjate si el aislante se raspó contra un borde filoso y las hebras de cobre del cable quedaron expuestas.
• Problemas en el conector: Busca corrosión, terminales flojas, o un conector quebrado que pueda impedir que el calentador reciba alimentación de corriente y su señal de activación.

Sí quiero explicarte por qué vale la pena probar el sensor. Después de todo, este tutorial trata de verificar el circuito del calentador del sensor de oxígeno. ¿Por qué probar primero?

• Solo necesitas un multímetro —no necesitas escáner, ni herramienta especial.
• Las pruebas son rápidas y sencillas —lo único que vamos a hacer es confirmar que el sensor tenga alimentación de 12 Voltios, confirmar que esté recibiendo la señal de activación (del calentador) de la computadora de la inyección electrónica, y medir la resistencia interna del calentador para compararla con la especificación.
• Fácil acceso —el sensor de oxígeno trasero es bastante fácil de alcanzar.
• Vas a encontrar instrucciones paso a paso —los resultados de tus pruebas te van a decir rápidamente si el sensor de oxígeno (Banco 1 Sensor 2) está bueno o ya no sirve.

Dónde Comprar El Sensor De Oxígeno Y Ahorrar

El sensor de oxígeno de reemplazo debe tener los puntos de sujeción de plástico para evitar que el cableado del sensor toque el tubo de escape o el eje CV. Los dos sensores que te recomiendo abajo vienen equipados con estos dos puntos de sujeción (el sensor Motorcraft DY1047 es el sensor original de fábrica):

NOTA: Si no estás seguro si el sensor de oxígeno le queda a tu 3.0L V6 Escape (3.0L V6 Mazda Tribute) particular, no te preocupes. Una vez que llegues al sitio, ellos se van a asegurar de que el sensor sea el correcto; si no, te van a encontrar el correcto.

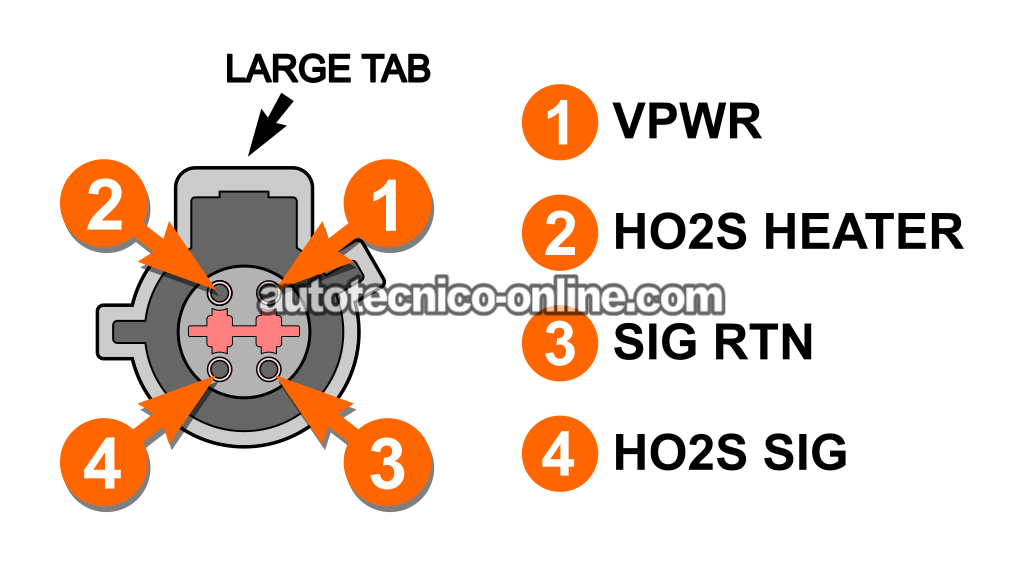

TEST 1: Verificando Que El Elemento Calentador Esté Recibiendo 12 Voltios

Para empezar nuestro diagnóstico del sensor de oxígeno (Banco 1 Sensor 2), vamos a asegurarnos de que el elemento calentador realmente esté recibiendo alimentación de 10 a 12 Voltios.

Esta alimentación de voltaje (llamada VPWR) llega a la terminal 1 del conector del sensor de oxígeno a través del cable azul claro con rayita naranja (LT BLU/ORG).

La alimentación VPWR está presente en la terminal 1 siempre que la llave esté en la posición RUN o START. Para nuestra prueba, vamos a verificar este voltaje con la llave en la posición RUN (pero con el motor apagado).

NOTA: Este circuito VPWR está protegido por el fusible Fuse 5 (15 Amp), ubicado dentro de la Battery Junction Box en el compartimiento del motor.

PRECAUCIÓN: ¡Asegúrate de que el motor esté completamente frío para evitar quemarte con un sensor de oxígeno caliente o con el múltiple de escape! ¡Ten cuidado y toma todas las precauciones de seguridad necesarias!

IMPORTANTE: Esta prueba se hace en el conector del arnés de cableado del motor, que tiene terminales hembra.

IDENTIFICACIÓN DE TERMINALES: El conector del sensor de oxígeno (el que pertenece al arnés de cableado del motor) en tu Ford Escape o Mazda Tribute tiene una lengüeta guía grande (Large Tab) y dos lengüetas guía pequeñas. La ubicación de las lengüetas pequeñas puede ser diferente a la ilustración que se muestra en este tutorial. Siempre usa la lengüeta guía grande (Large Tab) como tu punto de referencia cuando hagas las conexiones y pruebas con tu multímetro.

OK, vamos a empezar.

1. 1

   Desconecta el sensor de oxígeno de su conector del arnés de cableado del motor.

2. 2

   Abre la llave a la posición ON pero no prendas el motor.

3. 3

   Coloca tu multímetro en su función de Voltios DC.

4. 4

   Conecta la punta del probador negro del multímetro directamente a Tierra en la terminal negativa (-) de la batería.

   Es posible que necesites usar un cable-puente largo para extender el alcance de la punta del probador de tu multímetro.

5. 5

   Sondea la terminal hembra 1 con la punta del probador rojo del multímetro.

   NOTA: Asegúrate de que la terminal 1 conecte al cable LT BLU/ORG del conector.

6. 6

   Tu multímetro debería registrar 10 a 12 Voltios DC.

Vamos a analizar los resultados de tu prueba:

CASO 1: La terminal 1 tiene 10 a 12 Voltios presentes con la llave en la posición RUN. Este es el resultado correcto y esperado.

Ahora que ya confirmamos que el elemento calentador del sensor de oxígeno está recibiendo alimentación VPWR, el siguiente paso es asegurarnos de que esté recibiendo la señal de activación HO2S HEATER en la terminal 2. Para esta prueba, ve a: TEST 2: Verificando Que El Elemento Calentador Esté Recibiendo Tierra.

CASO 2: La terminal 1 no tiene 10 a 12 Voltios presentes con la llave en la posición RUN. Vuelve a revisar las conexiones de tu prueba y asegúrate de que la terminal 1 conecte al cable LT BLU/ORG.

Si todavía no ves 10 a 12 Voltios en la terminal 1, esto descarta al sensor de oxígeno como la causa del código P0141 —sin alimentación de corriente, el calentador no puede funcionar.

Tu siguiente paso es verificar que el fusible fuse 5 en la Battery Junction Box no esté fundido. Si está fundido, reemplázalo y vuelve a probar. Una vez que se restaure la alimentación a este circuito, el calentador del sensor de oxígeno debería funcionar de nuevo y el código P0141 debería borrarse.

TEST 2: Verificando Que El Elemento Calentador Esté Recibiendo Tierra

Hasta este punto, ya confirmaste en la prueba del TEST 1 que el elemento calentador está recibiendo 10 a 12 Voltios DC del circuito VPWR.

Ahora vamos a verificar que la computadora de la inyección electrónica realmente esté activando el elemento calentador.

La computadora hace esto proporcionando una ruta a Tierra para el circuito del calentador. Esta señal de activación HO2S HEATER llega a la terminal 2 del conector del sensor de oxígeno a través del cable blanco con rayita negra (WHT/BLK).

Cuando la computadora conecta a Tierra el cable WHT/BLK, el circuito del calentador se completa y el elemento calentador se enciende.

La computadora proporciona esta señal de activación HO2S HEATER solamente cuando la llave está en la posición RUN o START. Para nuestra prueba, la vamos a verificar con la llave en la posición RUN, pero con el motor apagado.

Vamos a hacer una prueba sencilla de voltaje con el multímetro para confirmar que la computadora efectivamente está conectando este circuito a Tierra.

PRECAUCIÓN: La Tierra del HEATER la proporciona internamente la computadora de tu Escape o Tribute, así que ten cuidado de no conectar este circuito a 12 Voltios de la batería o vas a quemar la computadora. La prueba de voltaje con multímetro que te voy a mostrar abajo es una forma segura de verificar esta Tierra proporcionada por la computadora.

NOTA: La prueba del circuito H2OS HEATER se hace en el conector del arnés de cableado del motor (que tiene terminales hembra) y NO en el conector que pertenece al sensor de oxígeno.

Estos son los pasos de la prueba:

1. 1

   Abre la llave a la posición ON pero no prendas el motor.

2. 2

   Coloca tu multímetro en su función de Voltios DC.

3. 3

   Conecta la punta del probador rojo del multímetro directamente a la terminal positiva (+) de la batería.

   Es posible que necesites usar un cable-puente largo para extender el alcance de la punta del probador de tu multímetro.

4. 4

   Sondea con cuidado la terminal hembra 2 con la punta del probador negro del multímetro.

   NOTA: Confirma que la terminal 2 conecte al cable WHT/BLK del conector.

5. 5

   El multímetro debería registrar 10 a 12 Voltios DC.

Vamos a ver qué nos está diciendo el resultado de tu prueba:

CASO 1: La Tierra HO2S HEATER está presente en la terminal 2. ¡Excelente! Este es el resultado correcto y confirma que la computadora puede activar el calentador.

Para nuestra prueba final, vamos a verificar la resistencia del elemento calentador del sensor de oxígeno. Para esta prueba, ve a: TEST 3: Probando La Resistencia Del Elemento Calentador.

CASO 2: La Tierra HO2S HEATER no está presente en la terminal 2. Vuelve a revisar las conexiones de tu prueba y asegúrate de que la terminal 2 conecte al cable WHT/BLK en el conector.

Si tu multímetro todavía no muestra que la terminal 2 esté suministrando Tierra, puedes descartar al sensor de oxígeno como la causa del código P0141 —sin esta señal de activación, el calentador no puede funcionar.

Tu siguiente paso es averiguar por qué falta la señal de activación y restaurarla al circuito. Una vez que la computadora pueda activar el calentador del sensor de oxígeno, el código P0141 debería borrarse.

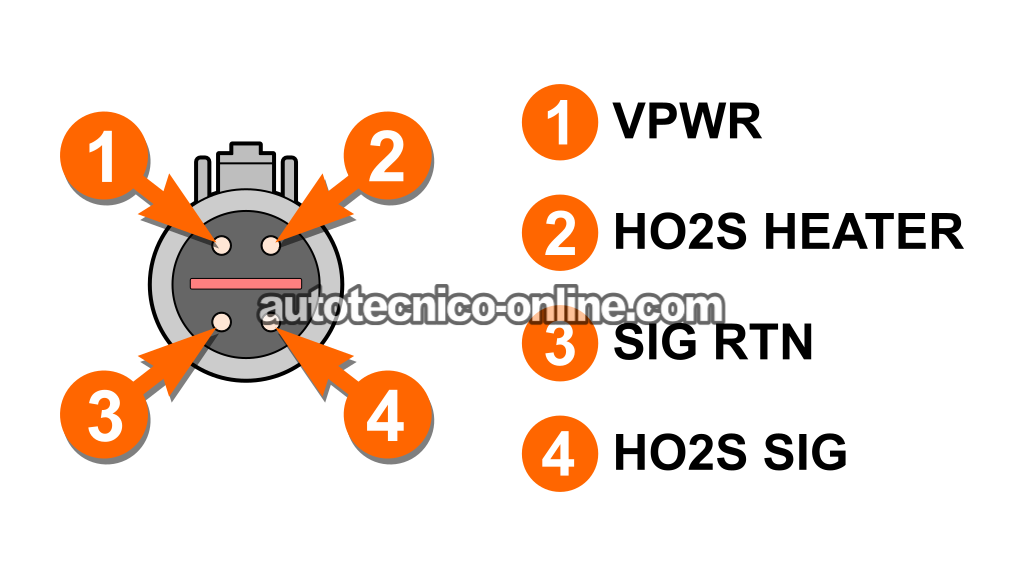

TEST 3: Probando La Resistencia Del Elemento Calentador

Si llegaste hasta este punto, tus pruebas han confirmado lo siguiente:

• Tienes un código P0141 encendiendo la luz indicadora de check engine.
• El sensor de oxígeno trasero (Banco 1 Sensor 2) está recibiendo alimentación VPWR (TEST 1).
• La computadora de la inyección electrónica está proporcionando la señal de activación HO2S HEATER (TEST 2).

Para nuestra prueba final, vamos a verificar la resistencia interna del elemento calentador para ver si está dentro de la especificación.

Si la resistencia del elemento calentador mide entre 3 - 30 Ohmios (Ω), el circuito del calentador está bien y el elemento no está quemado. Cualquier lectura fuera de ese rango indica que el calentador está dañado (y esa es la razón por la que el código P0141 encendió la luz indicadora de check engine).

Vas a hacer las conexiones de tu prueba directamente en las terminales del conector del sensor de oxígeno —estas son las terminales macho redondas en el conector del sensor.

NOTA: La especificación de resistencia del elemento calentador del sensor de oxígeno es a temperatura ambiente, pero la temperatura ambiente que haya en tu área está bien. Si el motor ha estado funcionando por cualquier cantidad de tiempo, asegúrate de dejar que tanto el motor como el tubo de escape se enfríen completamente antes de verificar la resistencia del elemento calentador.

OK, esto es lo que necesitas hacer:

1. 1

   Ubica las terminales 3 y 4 del conector que conecta directamente al sensor de oxígeno downstream.

   NOTA: Esta prueba se hace en el conector que sale del mismo sensor de oxígeno. Este conector tiene terminales macho redondas.

2. 2

   Coloca tu multímetro en su función de Ohms.

3. 3

   Con las puntas del probador del multímetro, sondea las terminales macho 1 y 2 del conector del sensor de oxígeno.

4. 4

   Si todo está bien, deberías ver aproximadamente 3 to 30 Ωs en tu multímetro.

   Si el elemento calentador está quemado, tu multímetro mostrará un circuito abierto (generalmente indicado por las letras OL) o un número por encima de 10 K Ωs.

Vamos a analizar los resultados de tu prueba:

CASO 1: La resistencia del elemento calentador del sensor de oxígeno está dentro de la especificación. Este resultado confirma que el elemento calentador está bien.

Si tienes un código P0141 que no se quiere borrar, puedes concluir que el sensor en sí no está causando el código. En este punto, ya confirmaste que el elemento calentador está recibiendo alimentación de corriente, que está recibiendo su señal de activación, y que está dentro de la especificación. Lo que sea que esté activando el código P0141 no está presente en este momento.

CASO 2: La resistencia del elemento calentador del sensor de oxígeno NO está dentro de la especificación. Esto confirma que el elemento calentador ya no sirve.

Si has confirmado lo siguiente, puedes concluir que el sensor de oxígeno está dañado y necesita reemplazarse:

• Tienes un código P0141 encendiendo la luz indicadora de check engine.
• El elemento calentador del sensor de oxígeno está recibiendo alimentación VPWR (TEST 1).
• El elemento calentador del sensor de oxígeno está recibiendo Tierra HO2S HEATER (TEST 2).
• En esta sección de prueba, confirmaste que el elemento calentador no está dentro de la especificación.

Cuando estés listo para reemplazar el sensor de oxígeno trasero, los siguientes dos son de marcas automotrices que he usado durante años y que no dudo en recomendar:

• NTK NGK 22500 Oxygen Sensor (Amazon affiliate link).
• Motorcraft- DY1047 Sensor (Amazon affiliate link).

NOTA: Los dos sensores de arriba son sensores de instalación directa y tienen los puntos de sujeción de plástico en el cableado para evitar que hagan contacto con el tubo de escape o el eje CV.
